ДК-8В ™АПИС Домкрат кабельный винтовой, 22 тип на 8 тонн
Домкрат кабельный винтовой ДК-8В ™АПИС предназначен для подъема кабельных барабанов 1000-2200 мм, весом до 8 тонн и удержания их на весу во время размотки кабеля. Кабельный домкрат Дк-8В используется в качестве отдающего устройства при перемотке и прокладке кабеля.
Описание домкрата кабельного ДК-8В ™АПИС
Стойка кабельного домкрата ДК-8В представляет собой усиленную сварную конструкцию из угловой стали, имеющую трапецевидное основание и наклонные ребра, соединенные сверху квадратной пластиной со срезом. Сверху к пластине приварено кольцо, являющее опорой для гайки. К гайке приварены четыре ручки. При вращении гайки тяга соответственно поднимается или опускается. Винтовые кабельные домкраты - это домкраты, работающие по типу винтовой пары (винт-гайка) при этом, как правило, в процессе подъема кабельного барабана гайка имеет вращательное движение, а винт поступательное.
Характеристики домкрата ДК-8В ™АПИС

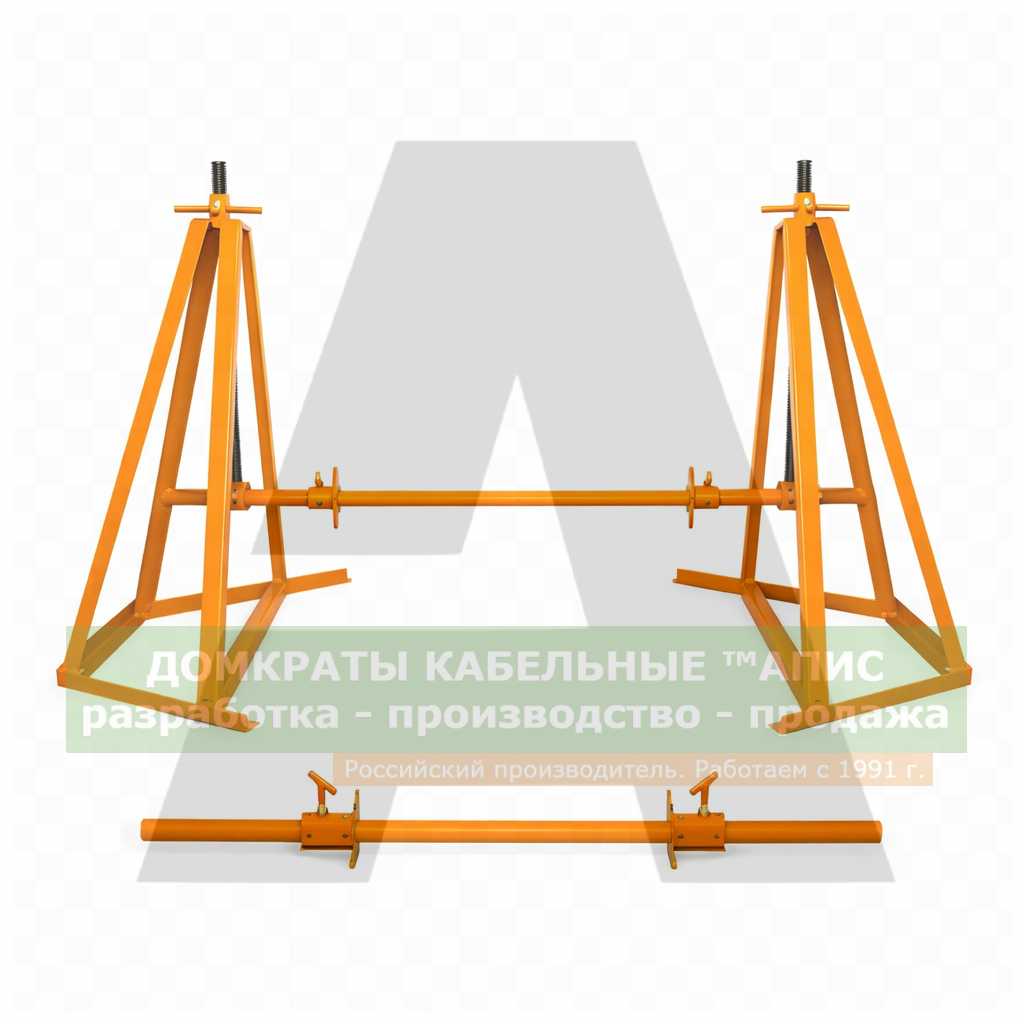

Домкрат кабельный ДК-8В ™АПИС состоит из двух стоек, двух винтов, двух кабельных осей (вал) и четырёх поджимных башмаков для исключения перемещения барабана по оси во время перемотки кабеля. Комплектуется двумя кабельными осями: d= 48 мм, l= 1800 мм, и дополнительной d= 63,5х14 мм, l= 2500 мм. В качестве дополнительной опции, кабельные домкраты винтового типа могут оснащаться подшипниковыми узлами, для облегчения процесса вращения кабельного барабана на кабельной оси (вал вращается внутри шарикоподшипника).
• Стойка кабельного домкрата ДК-8В - 2 шт.
• Винты кабельного домкрата ДК-8В - 2 шт.
• Ось кабельного домкрата ДК-8В - 2 шт.
• Поджимной башмак для кабельной оси - 4 шт.
• Размеры (LxBxH) одной кабельной стойки 800х1410х1440 мм.
• Масса одной кабельной стойки 70 кг.
• Масса комплекта 180 кг.
