Домкрат кабельный ДК-20ГП ™АПИС

Домкрат кабельный ДК-20ГП ™АПИС - это мобильный мощный грузоподъемный механизм, предназначеный для установки и подъема кабельных барабанов от 20 по 38 типоразмер. Максимальная грузоподъемность данного вида кабельных домкратов достигает 20 тонн. Кабельный домкрат Дк-20гп может применяться в качестве отдающего устройства при перемотке и прокладке кабеля.

Описание домкрата кабельного ДК-20ГП ™АПИС

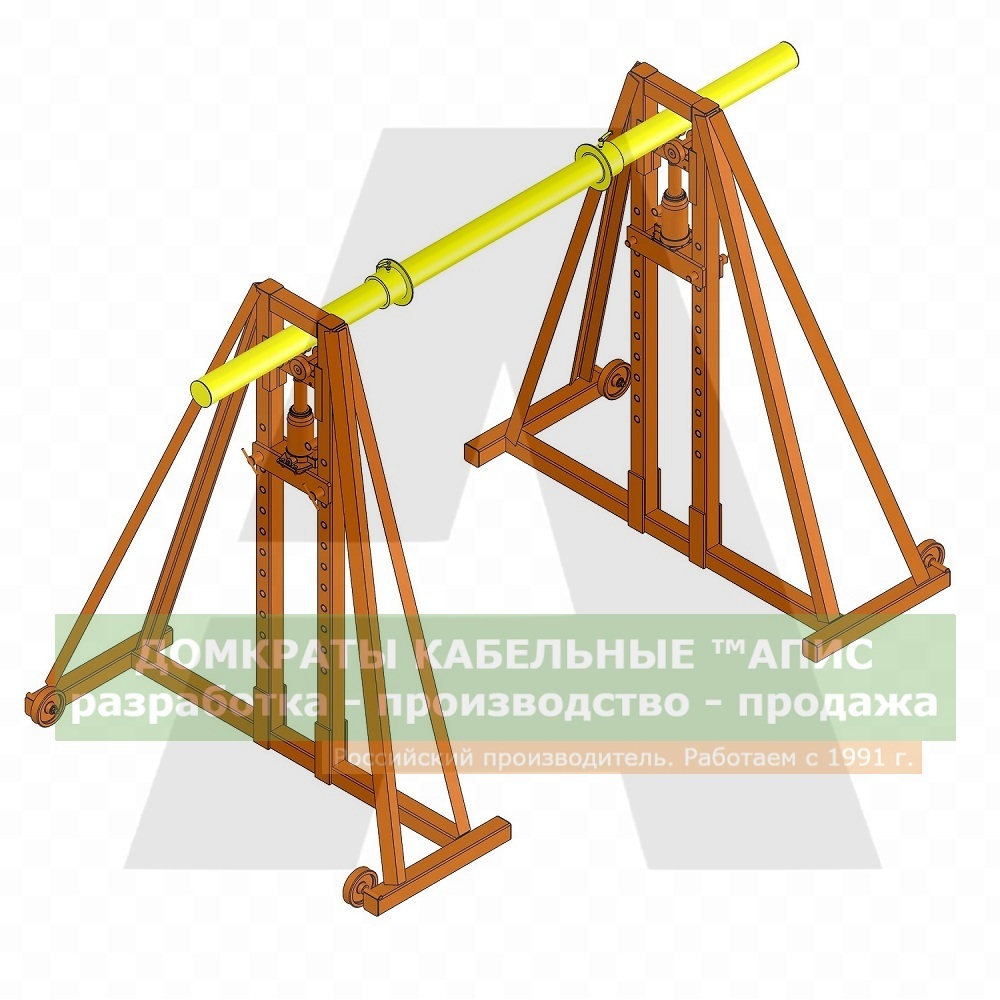

Стойка кабельного домкрата ДК-20ГП представляет собой сварную конструкцию из угловой стали, оснащенную колесными опорами для более лёгкого перемещения на местности. Поднятие барабанов на необходимую высоту осуществляется за счет усилия создаваемого гидравлическими домкратами. Закрепив ось в стойках, и работая гидравлическим насосом, производится подъем кабельного барабана массой не более 20 тонн. Вал кабельного домкрата оснащен поджимными башмаками для исключения перемещения барабана по валу во время перемотки. Стойки домкрата имеют подшипниковые узлы, расположенные с двух сторон. Подшипниковые узлы, поддерживают ось, фиксируют положение в пространстве, обеспечивают вращение с наименьшим сопротивлением, воспринимают и передают нагрузку на другие части конструкции.

Основной принцип действия гидравлического кабельного домкрата ДК-20ГП ™АПИС
Через центральное отверстие кабельного барабана продевается ось домкрата, на ось устанавливаются центрирующие конуса или втулки, поджимные башмаки продвигаются по оси до щеки барабана и фиксируются зажимом. Стойки кабельного домкрата устанавливаются по обе стороны барабана, обеспечивая рабочий зазор между щекой барабана и конструкцией стойки. Значительное увеличение этого зазора повлечет за собой увеличение изгибающего момента на оси, а как следствие возможную поломку. Далее совмещаются ложементы с осью и задействуется механизм подъема, в данном случае гидравлика. Подъем осуществляется на высоту, обеспечивающую компенсацию неровностей щек барабана плюс гарантированный зазор между щекой и поверхностью, на которой стоят стойки, обычно это порядка 50-100 мм.

Характеристики и комплектация домкрата ДК-20ГП ™АПИС

Домкрат кабельный ДК-20ГП ™АПИС состоит из двух стоек, двух гидравлических домкратов и кабельной оси. Данная модель снабжена подшипниковым узлом. Ось является толстостенной трубой - диаметр/толщина стенки/длина 108х16х3000 мм. В комплекте поджимные башмаки для фиксации кабельного барабана. Производитель оставляет за собой право вносить изменения в конструкцию Товара, не ухудшающие его характеристик.

• Максимальная грузоподъемность кабельного домкрата 20000 кг. (20 тонн)
• Размеры (LxBxH) одной стойки 805х2192х2170 мм. / Масса комплекта 520 кг.
• Стойка кабельного домкрата ДК-20ГП - 2 шт.
• Гидравлический домкрат на 20 тонн - 2 шт.
• Ось кабельного домкрата ДК-20ГП - 1 шт.
• Поджимной башмак - 2 шт.
• Подшипниковый узел - 2 шт.
